Produktdetails
| Höhenverstellbereich | 315 – 450 mm |
| Funktionsklasse I | |
| Spülmenge ist durch die Größe und Volumen des Kastens bestimmt | |
| Geräuschgruppe II | <30 dB |
| Funktionsfähig | 0,05 – 0,8 MPa |
| Empfohlener Betriebsdruck | 0,5 – 0,8 MPa |
- Für keramische Spülkasten
- Als Ersatz oder Austausch
Anwendung
- Metallgewinde 39 mm
- Inklusive Schmutzfangsieb
- Schließt reibungslos
- Einstellbarer Wasserspiegel
- Geringe Empfindlichkeit gegenüber der Druckdifferenz in der Hauptwasserleitung
- Die Konstruktion ermöglicht eine optimale Höheneinstellung gemäß der Höhe des Spülkasten
- Ablaufmechanismus DUAL 3/6 l
- Mit Blende kann man die Abflussmenge des Wassers einstellen.
- Einstellungsmöglichkeit der Taste außer der Achse des Ventils.
- Doppeltaste DUAL Chrom
Eigenschaften
-
Normen
EN 14124, EN 14055
| Menge (Verpackung) | 16 St. |
| Menge (Palette) | 256 St. |
| Maß (Stück) | 400×200×100 mm |
| Größe (Packung) | 590×430×390 mm |
| Gewicht (Stück) | 0,8342 kg |
| Gewicht (Verpackung) | 13,3472 kg |
| Gewicht (Palette) | 233,5552 kg |
- Füllventil A18-1/2"
- Ablaufventil A08A
- Dichtungssatz
- Befestigungsset: Schraube M8x65 - 2 Stück
Verpackungsinhalt
| N0006-ND | Nut M36 |
| N0016-ND | Nut G1/2" white |
| N0039-ND | Nut G1/2" white |
| N0088-ND | Conical sealing 36×20.5×4 |
| N0113-ND | O-ring 6,9×1,8 |
| N0125-ND | Strainer for inlet fill valve universal |
| V0010-ND | Waste outlet nut TR 60×3 |
| V0014-ND | Sealing 80×60×6 |
| V0024-ND | Sliding screw |
| V0056-ND | Sealing 115×70×15 |
| V0087-ND | Flush button pin |
| V0096-ND | Flush valve outlet – A08 |
| V0146-ND | O-ring 22×2 |
| V0229-ND | Sliding insert A08 |
| V0233-ND | Pull bar A08 |
| V0235-ND | Lever A08 |
Herunterladen
| Dateiname | Größe | Aktion | |
 |

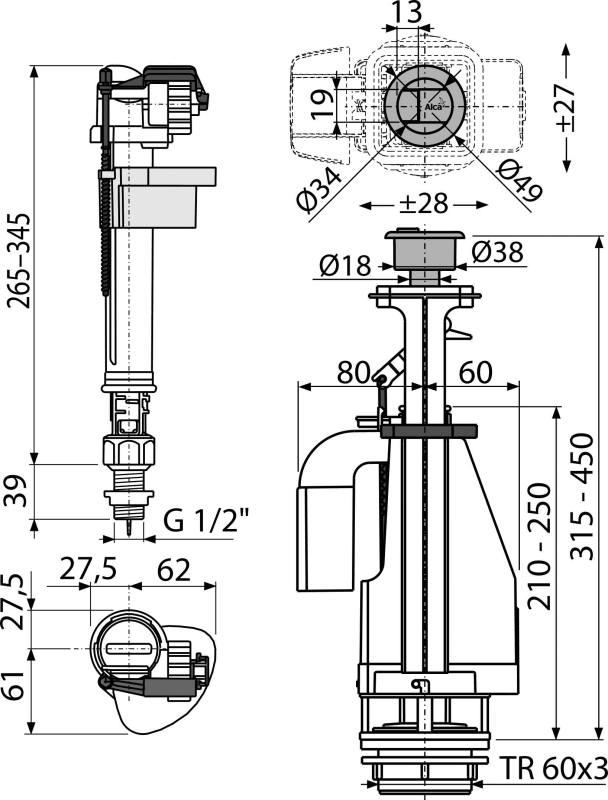

SA08ASK 1/2" CHROM - CAD-Zeichnung.dwg | 776.99 kB |
Herunterladen
|
|
SA08ASK 1/2" CHROM - CAD-Zeichnung.dxf | 1.83 MB |
Herunterladen
|
|
SA08ASK 1/2" CHROM - Installationsanleitung.pdf | 1.19 MB |
Herunterladen
|
|
SA08ASK 1/2" CHROM - Zertifikat.pdf | 307.8 kB |
Herunterladen
|
| Kode | EAN | Technisches Blatt | ||
|---|---|---|---|---|
| SA08ASK 1/2" CHROM | 8595580532857 |  |
